条形码设计规范

条形码理论上是标识商品身份的唯一代码,具有全球唯一性。

根据GB/12904-2008(商品条码_零售商品编码与条码表示)使用标准规范,我国条形码有13位(EAN-13)与8位(EAN-8)两种,在单独的、不可再分的独立包装的零售商品,其条形码编制为13位代码。

条形码设计规范

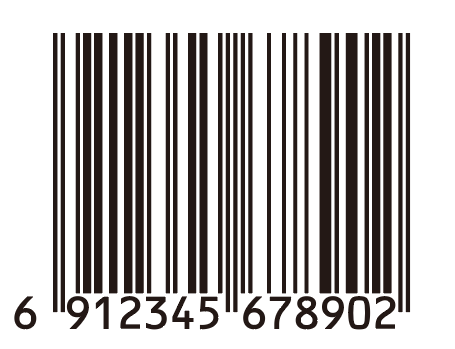

EAN-13
条形码设计规范
EAN-8

只有当13位代码的条码符号的印刷面积超过商品标签最大面面积的四分一或者全部可印刷面积的八分一时;当商品标签的最大面面积小于40cm²或者全部可印刷面积小于80cm²时;产品本身是直径小于3cmm的圆柱体时,有以上情况任意一种,可以申请8位代码。

条形码设计规范

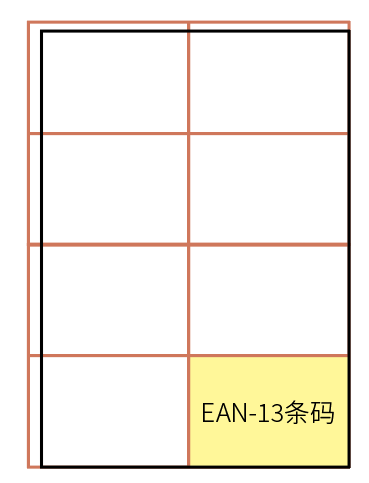

(商品标签最大面积的1/4)
条形码设计规范
(可印刷面积的1/8)
条形码设计规范

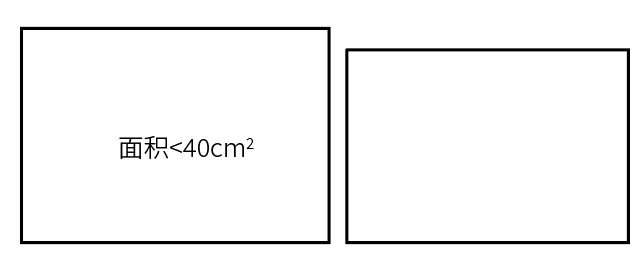

(商品标签最大面面积<40cm²)
条形码设计规范

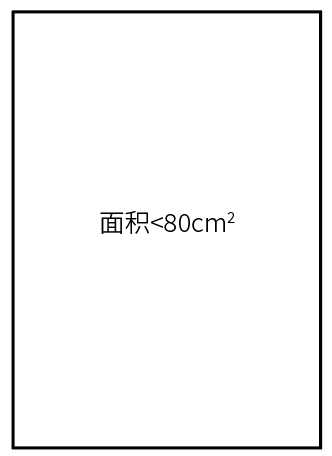

(全部可印刷面积<80cm²)
条形码设计规范

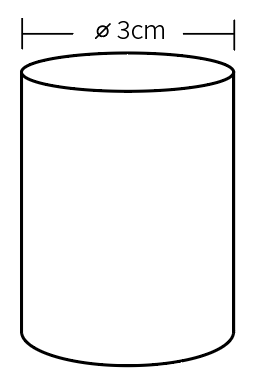

(产品直径<3cm)

13位(EAN-13)条形码由厂商识别代码、商品项目代码和校验码4部分组成。

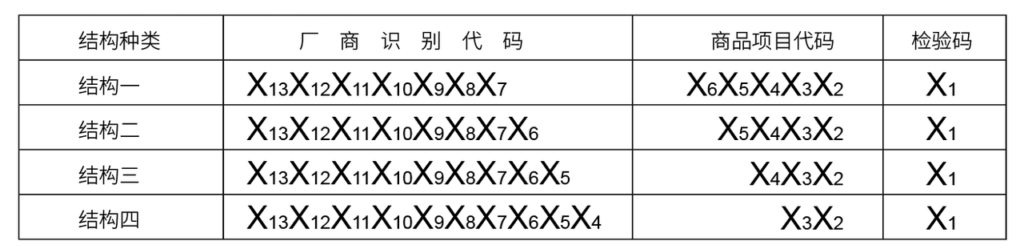

有4种结构种类:

条形码设计规范

厂商识别代码由7~10位数字组成,中国物品编码中心负责分配和管理,其中前3位代码为前缀码,我国的条形码前缀为690~695,这是国际物品编码协会分配的。

商品项目代码由5~2位数组成,一般由厂商编制,也可以由中国物品编码中心负责编制。

校验码为1位数字,用于检验整个编码的正误。

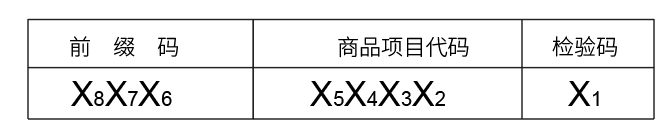

8位(EAN-8)条形码由前缀码、商品代码和校验码3部分组成。

条形码设计规范

前缀码为690~695,这是国际物品编码协会分配的。商品项目代码由4位数字组成,中国物品编码中心负责编制。校验码为1位数字,用于检验整个编码的正误。

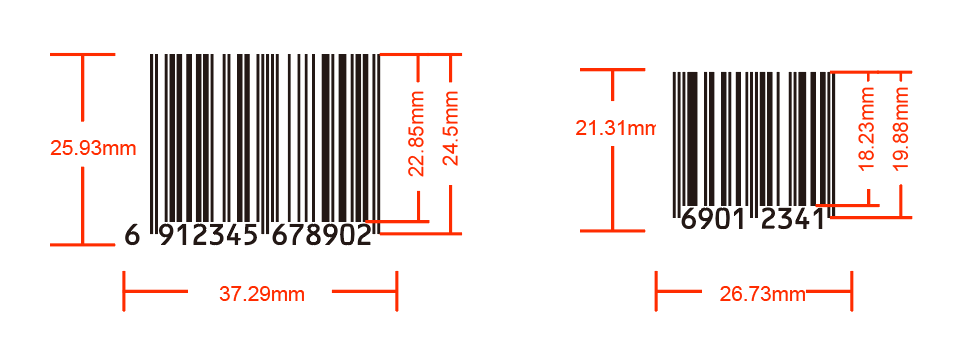

13位(EAN-13)条形码的基本尺寸37.29×25.93mm,8位(EAN-8)条形码的基本尺寸为26.73×21.31mm,原则上国家推荐缩放范围为基本尺寸的80%~200%

条形码设计规范

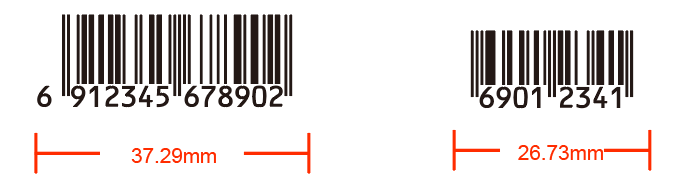

当放置条形码位置过窄,可以在基本尺寸上将条形码高度缩短,但宽度不变。

条形码设计规范

我国对于条形码颜色搭配给出了可用参考建议:

条形码设计规范

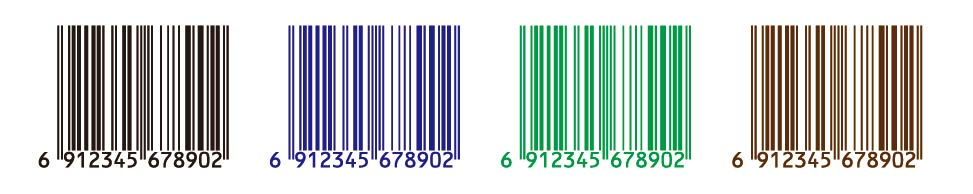

白色底
条形码设计规范
橙色底
条形码设计规范

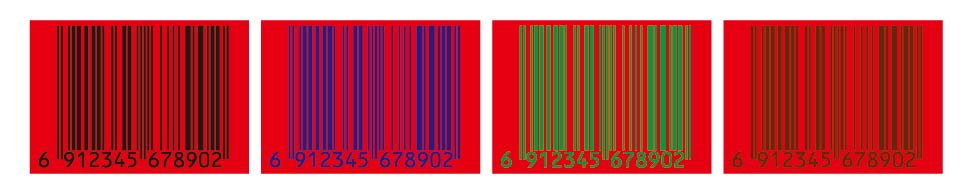

红色底
条形码设计规范

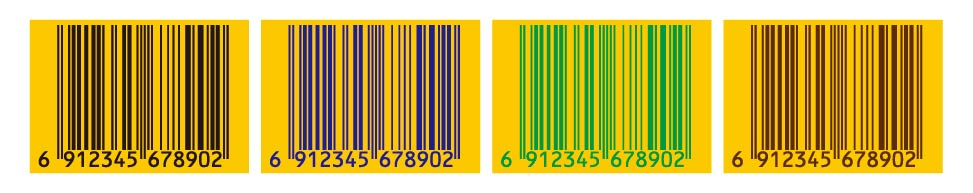

黄色底
条形码设计规范

《GB 12904-2008 商品条码 零售商品编码与条码表示》

格式 rar, zip 大小 1.03MB
