超细干货,设计师不可错过的管式盒细节设计

在包装设计中,管式盒多用于日常用品、食品、文具包装等,是生活中最常见的包装盒型之一。事之成败,必由小生,设计中处处体现细节。今天,小编带各位设计师朋友从细节入手,了解管式盒的插舌、锁扣形式以及防尘翼设计。

1 认识管式盒

首先,我们来认识管式盒。

管式盒全称管式结构折叠纸盒,专指在纸盒成型过程中,盒体通过作业线折叠在平板状态下用1个接头接合,盒盖与盒底都需要有盒板或襟片通过折叠组装、锁、粘等方式固定或封合的纸盒。

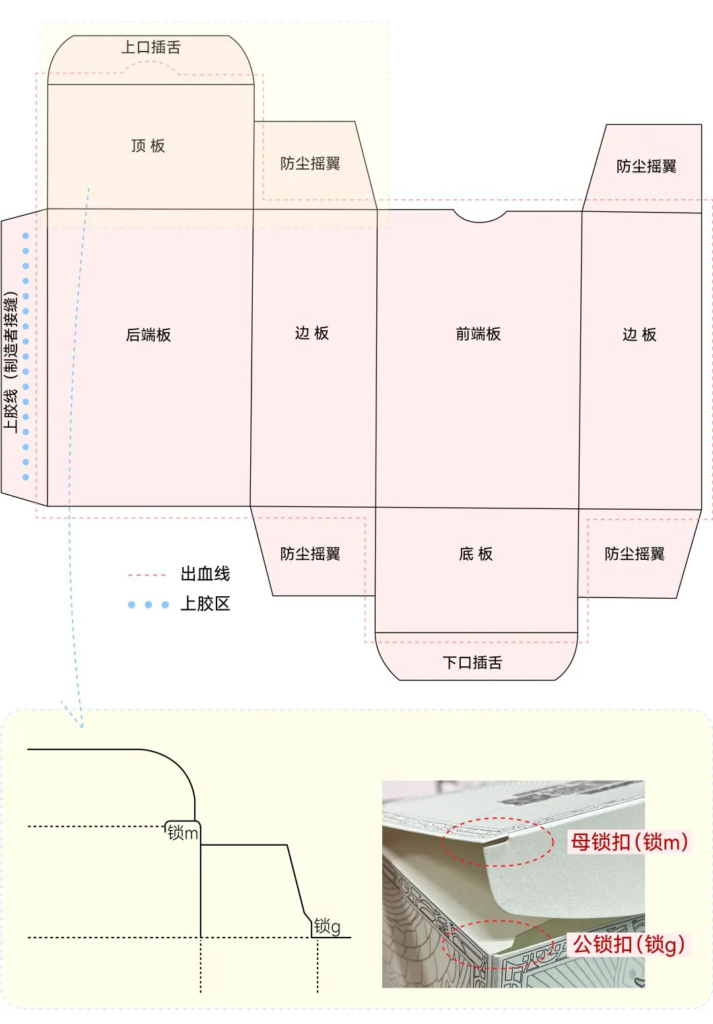

管式盒每一部分都有自己的专属名称,在下图,我们为大家进行了详细的标注。

超细干货,设计师不可错过的管式盒细节设计

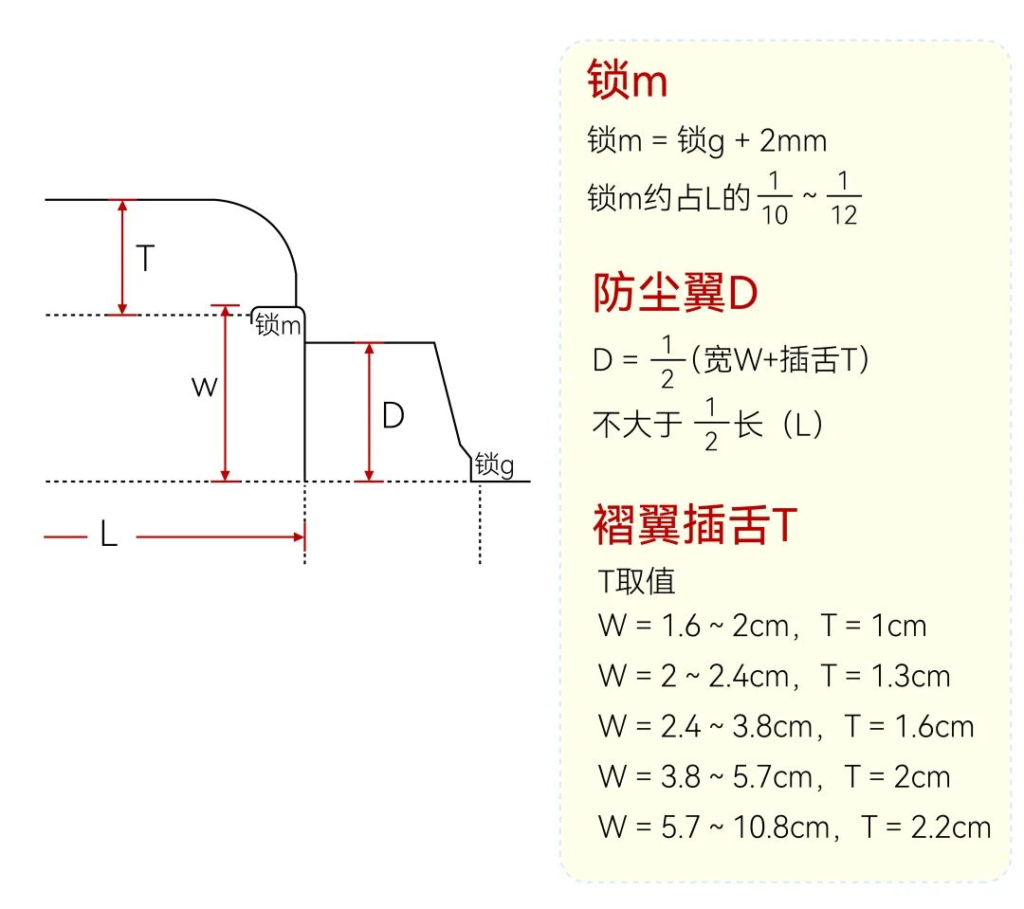

2 锁扣、防尘翼、插舌基础换算

在实际应用中锁扣及防尘翼及插舌应该如何计算呢?我们为大家提供了具体的公式,让计算更简单。

超细干货,设计师不可错过的管式盒细节设计

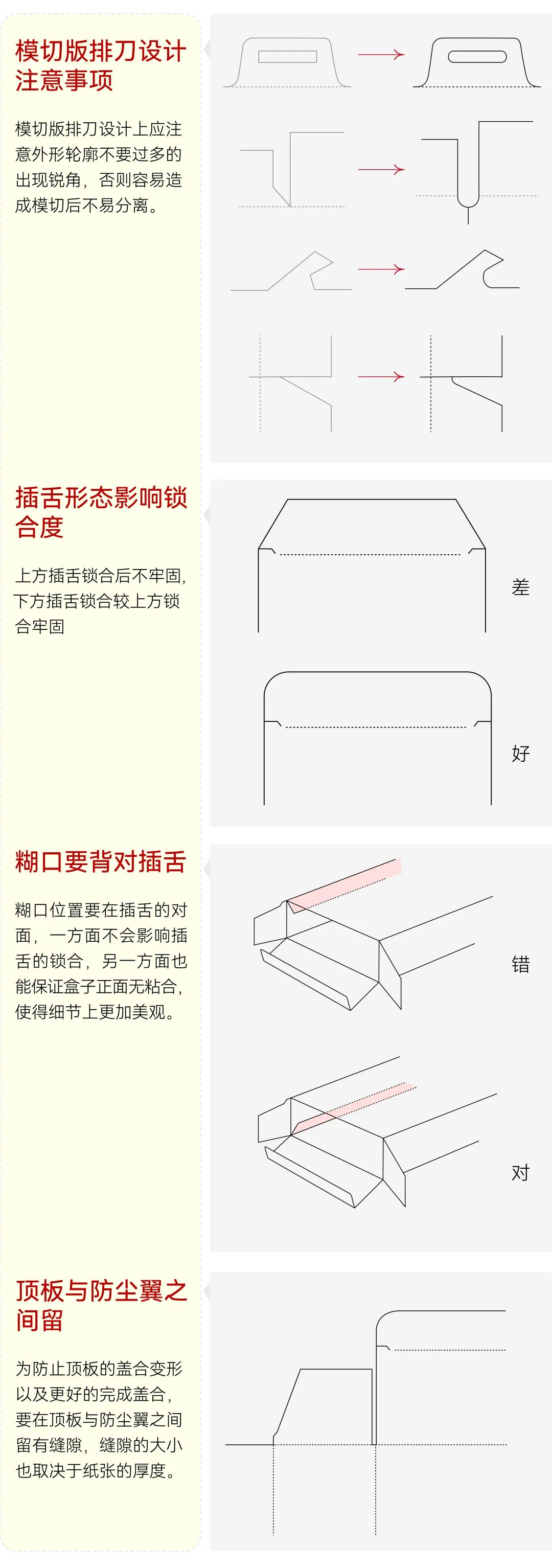

3 设计应用中的注意事项

在插舌、锁扣以及防尘翼的实际设计应用中,除了要掌握基础的换算,还有必备的注意事项。

超细干货,设计师不可错过的管式盒细节设计

4 插舌锁扣形式及防尘翼设计

插舌锁扣形式

·摩擦式锁扣插舌

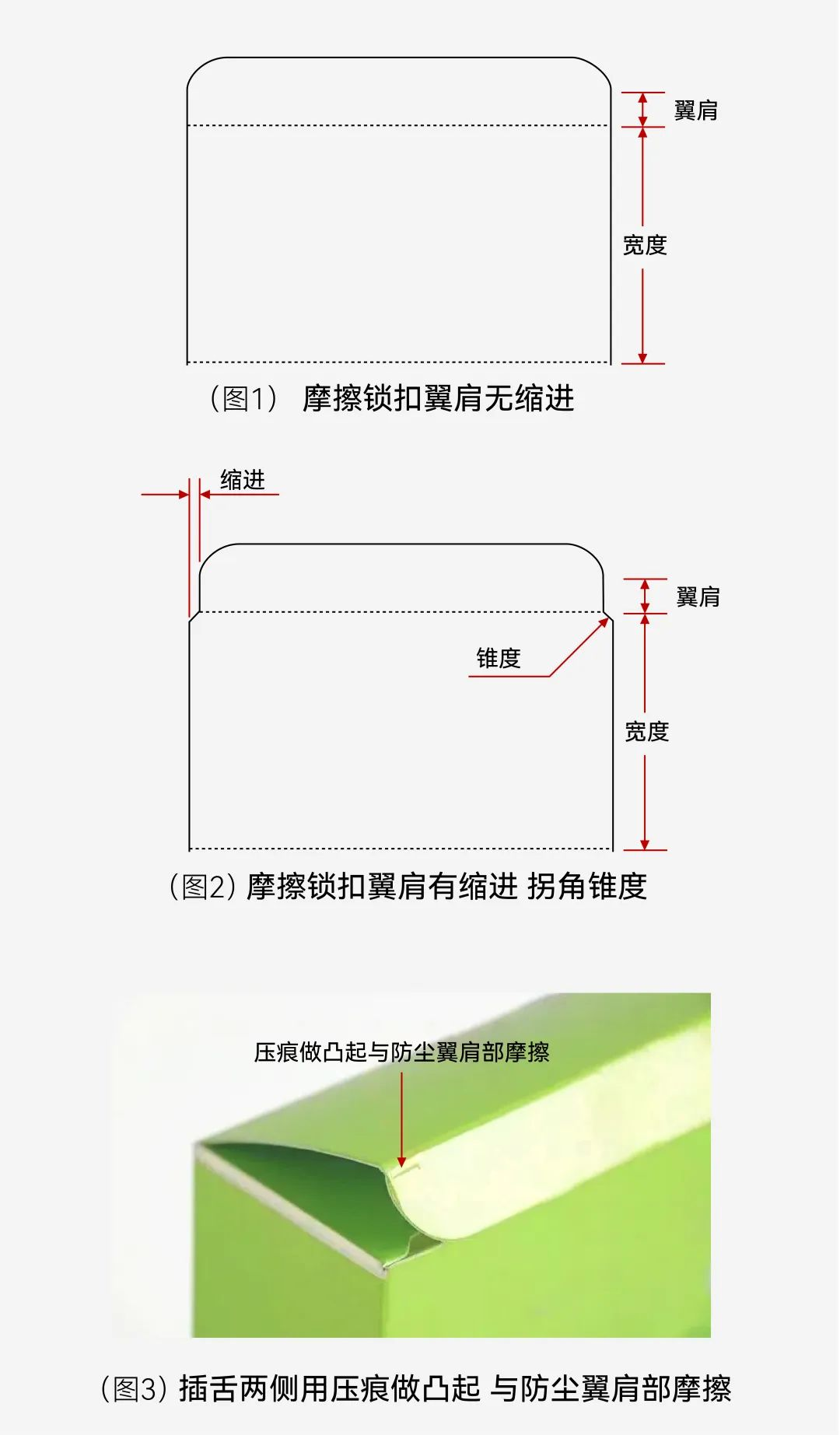

摩擦式锁扣的特点是插舌的左右两边,圆角到折痕之间有肩膀,我们称之为“翼肩”(图1)。

摩擦式锁扣插舌是利用翼肩部分与盒身两边的摩擦将盒盖进行锁合,从而固定盒盖且易开启,常应用与美妆类的包装盒。

纸张比较厚的时候(300g以上的卡纸、瓦楞纸)插舌两边需要缩进(图2)300g和以下的纸张不需要缩进(图1)。

为了加强摩擦力,有时候会在插舌做一个短的压痕线,利用压痕的凸起与防尘翼摩擦。

超细干货,设计师不可错过的管式盒细节设计

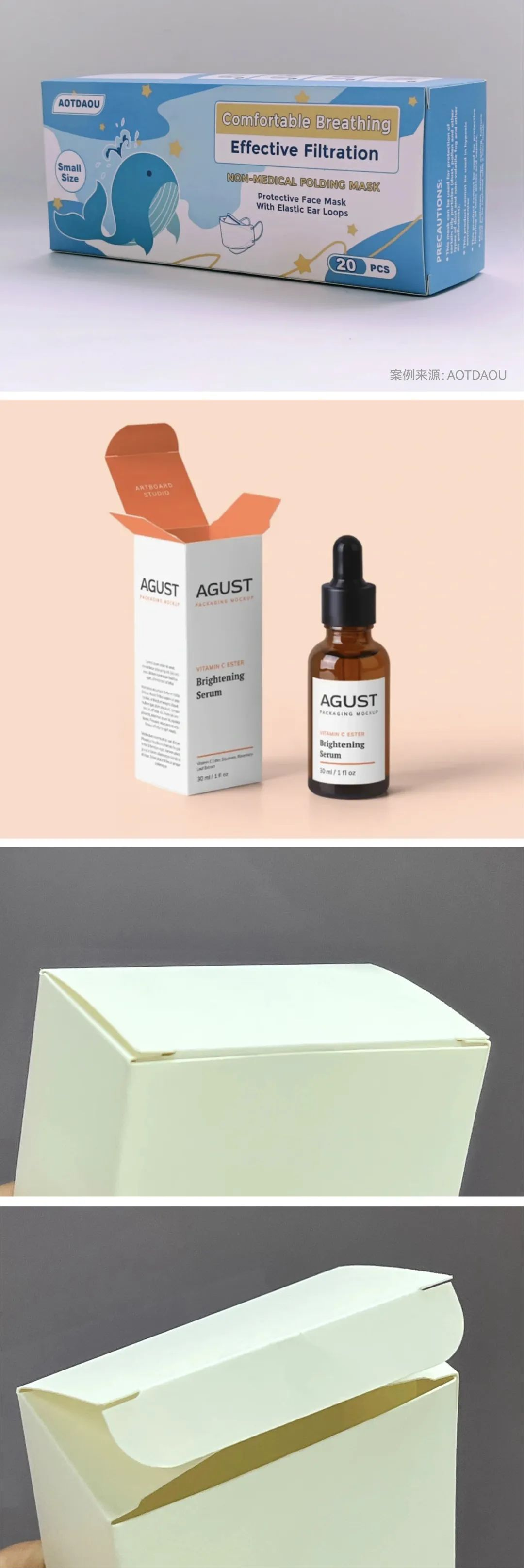

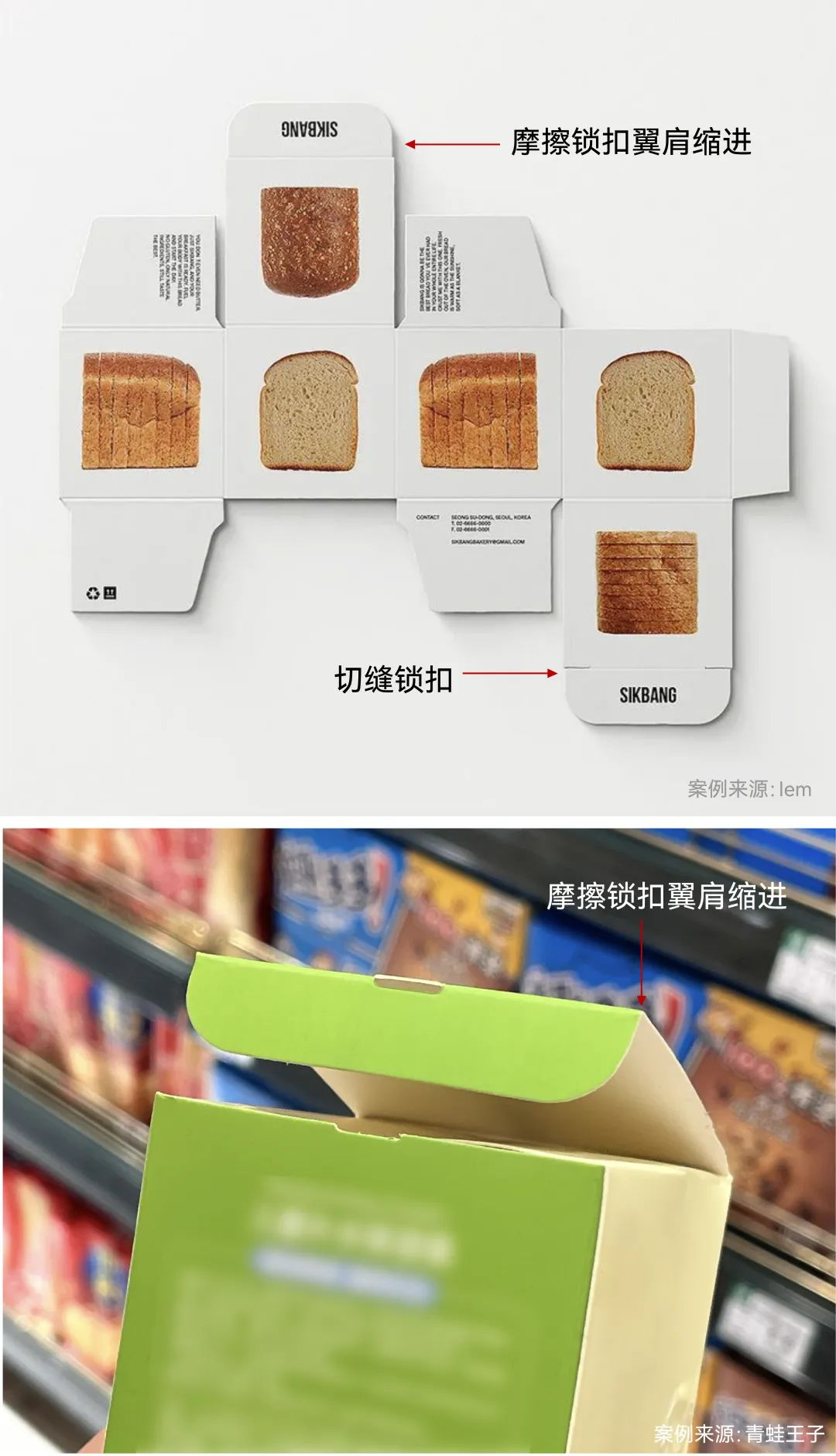

应用实例:

超细干货,设计师不可错过的管式盒细节设计

·切缝锁扣插舌

大多数管式彩盒的盖子都采用切缝锁扣插舌,包括内容物易受潮、易掉落,或对盒体美观度要求高、对盒盖密闭要求高的时候通常都采用切缝锁扣。

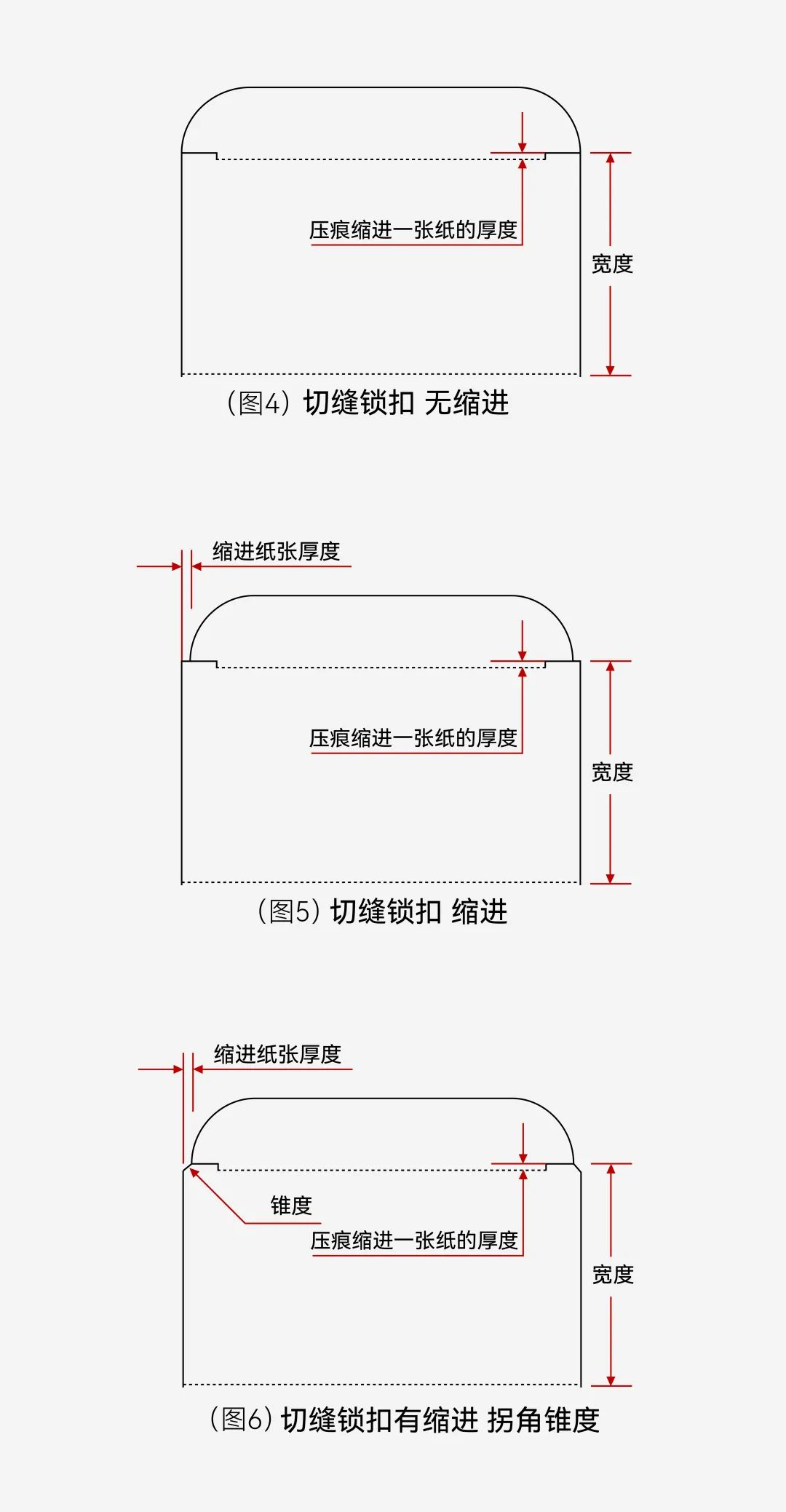

通过插舌两边切一条缝,插入后与防尘翼形成锁合,这种结构盒盖不容易弹开,但是要特别注意压痕的缩进量,一张纸的厚度即可,(图4)缩得太多盒盖开启比较困难。盒子比较大的时候,纸张厚,插舌两边缩进多(图5),盖子与插舌有一个明显的拐角,容易在仓储、搬运、生产过程中碰撞变形,所以有的客户要求“削平”这个角,(图6)因此会做一个斜的锥度。

超细干货,设计师不可错过的管式盒细节设计

应用实例:

超细干货,设计师不可错过的管式盒细节设计

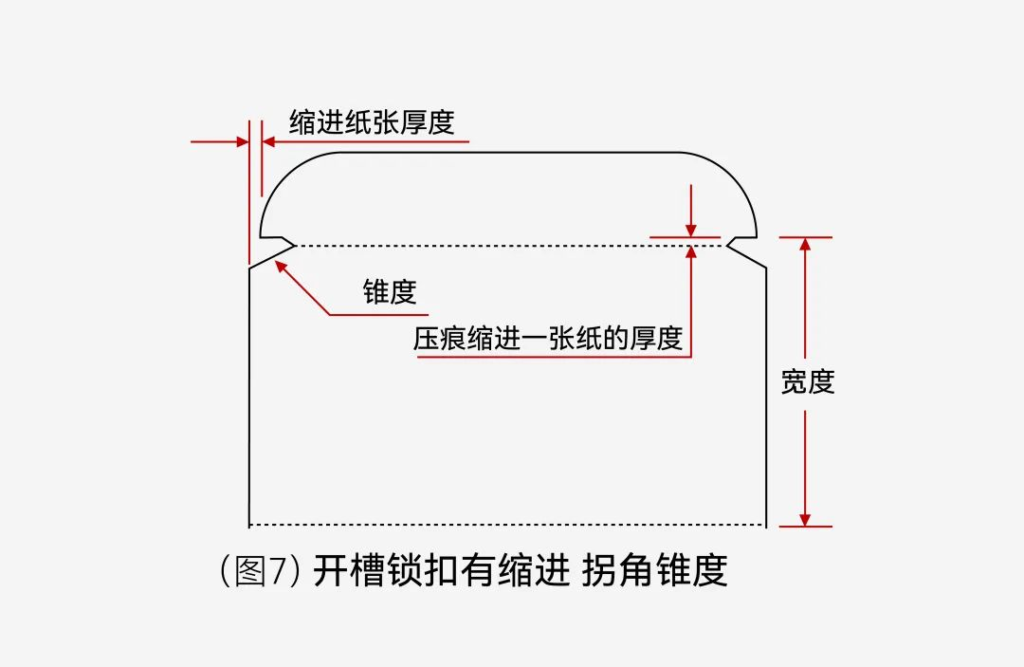

·开槽锁扣插舌

开槽锁扣插舌这种形式比较少见,但这种结构非常适合于瓦楞纸彩盒。

超细干货,设计师不可错过的管式盒细节设计

根据不同锁扣 设计不同的防尘翼

·摩擦式锁扣的防尘翼设计

插舌结构是与防尘翼配套设计,什么样的插舌就有相应的防尘翼结构配合。

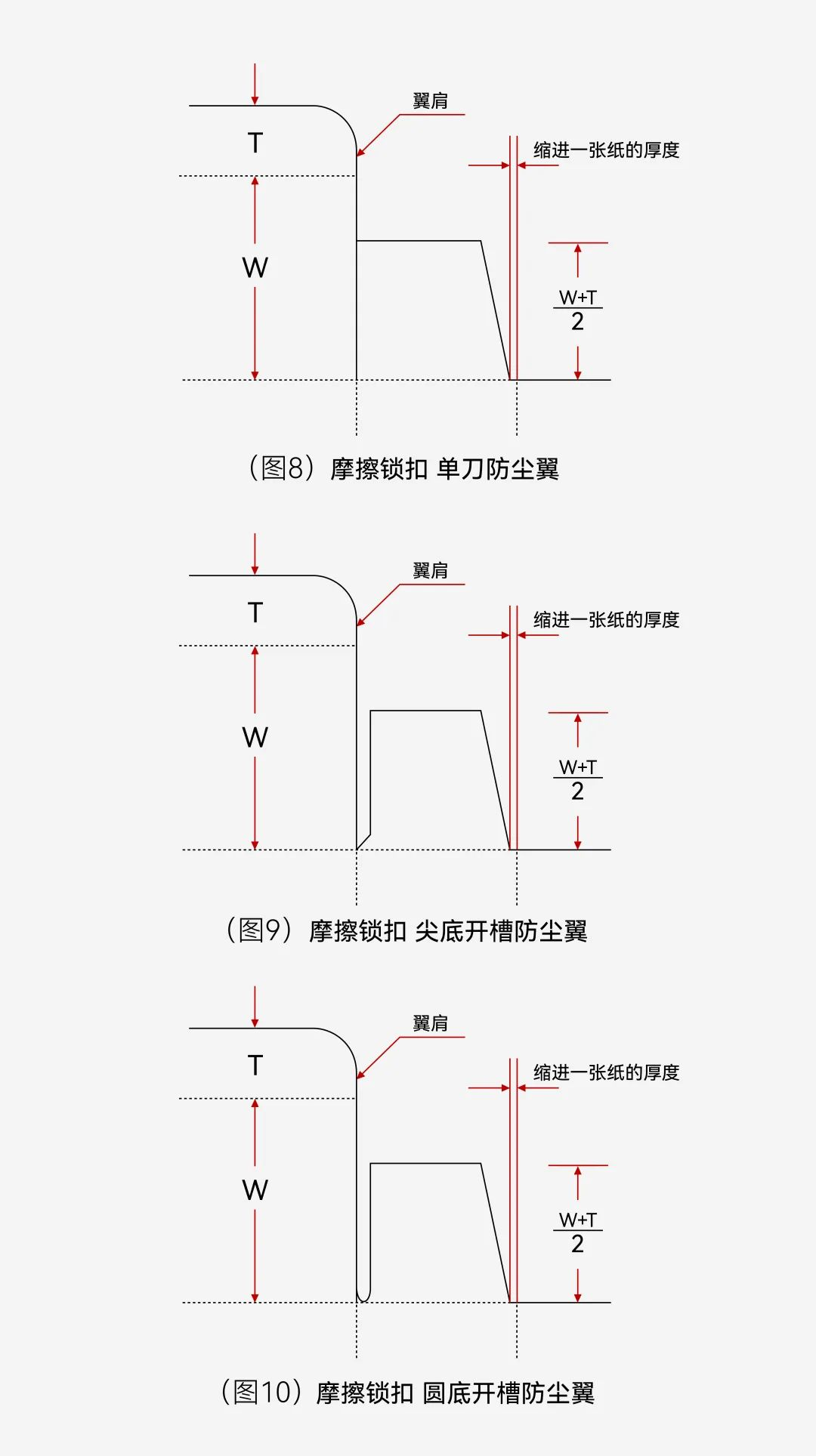

摩擦锁口的防尘翼,与插舌配合的一边只需要设计一条斜边就可以(图8)。防尘翼与盒盖相邻的一边,如果是纸张较薄的卡盒切单刀(图8)就好,厚纸板或者瓦楞纸彩盒则需要开槽。尖底的开槽(图9)折叠时工作线容易爆裂,多数情况我们建议客户采用圆形的开槽(图10)。

超细干货,设计师不可错过的管式盒细节设计

·切缝锁扣的防尘翼设计

切缝锁口的特点,插舌没有肩部,而防尘翼有肩部,防尘翼肩部的长度是插舌切缝的长度。同样也有开槽和切单刀的不同形式。

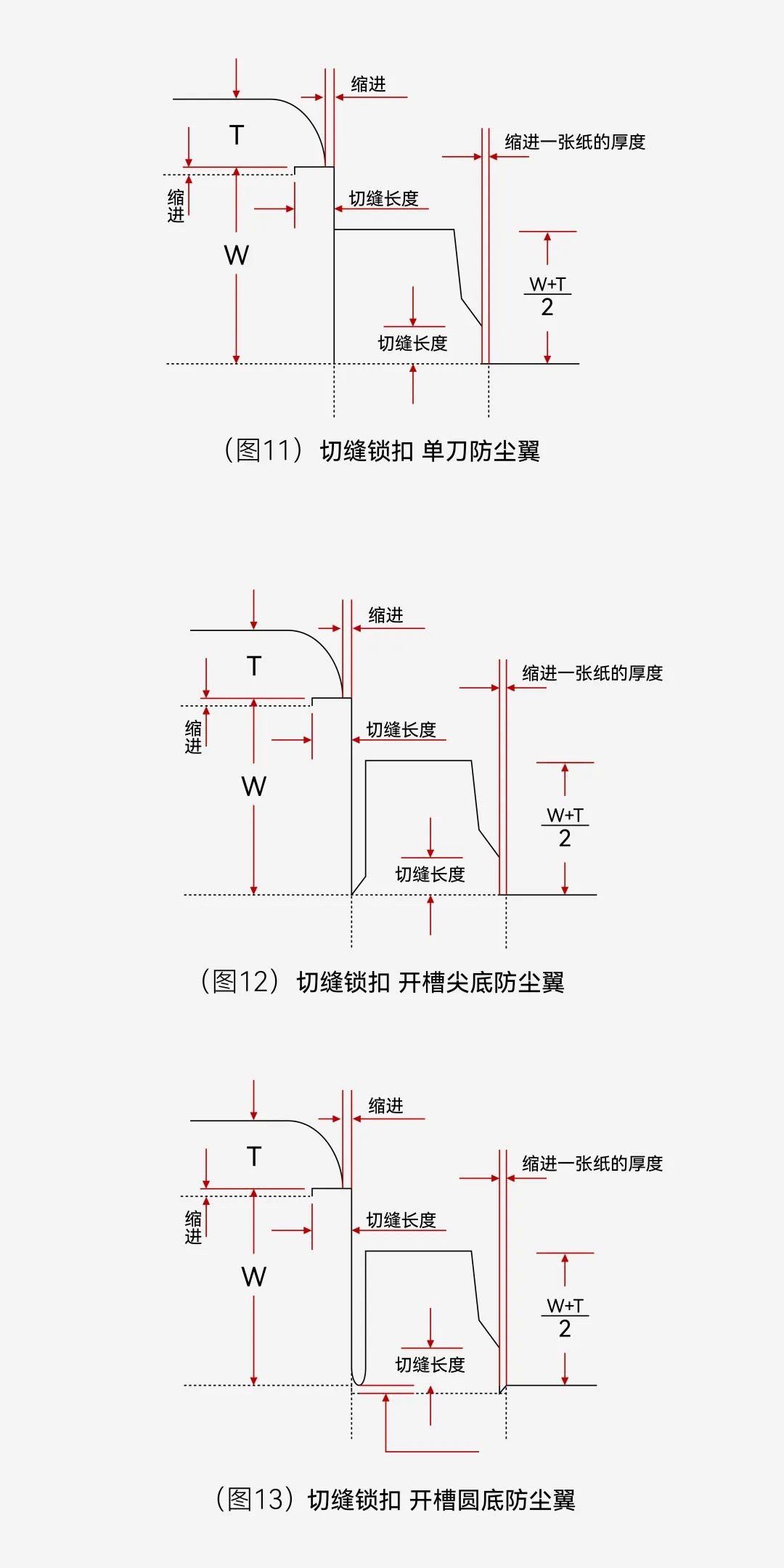

(图11)是切单刀,(图12)和(图13)是开槽的方式。需要注意的是:当纸张比较厚的时候,防尘翼的压痕线要与盒盖的压痕有一定的偏移,目的是防止防尘翼对盒盖挤压导致扭曲、变形,甚至纸张爆裂(图13)。

超细干货,设计师不可错过的管式盒细节设计

插舌、锁扣以及防尘翼作为管式包装盒盖的必要组成部分,是包装结构设计中不可忽视的点。作为一名包装设计师,把控包装结构细节是做好设计的基础。
