常见的管式包装盒的结构设计

在包装设计中,管式盒使用频率最高,大多数彩盒包装如食品、药品、日常用品等都采用这种包装结构方式。

管式包装盒利用一张纸成型,盒盖和盒底都需要摇翼折叠组装或粘接来固定封口,而且大都为单体结构,在盒体的侧面有粘口用来连接,组装简便,开启方便。因为盖和底的组装方式不同,管式包装盒有着丰富多样的结构。

今天,小编和大家分别从盒盖和盒底的结构来了解管式包装的结构设计。

盒盖结构

盒盖是装入商品的入口,要求结构简单,组装方便。

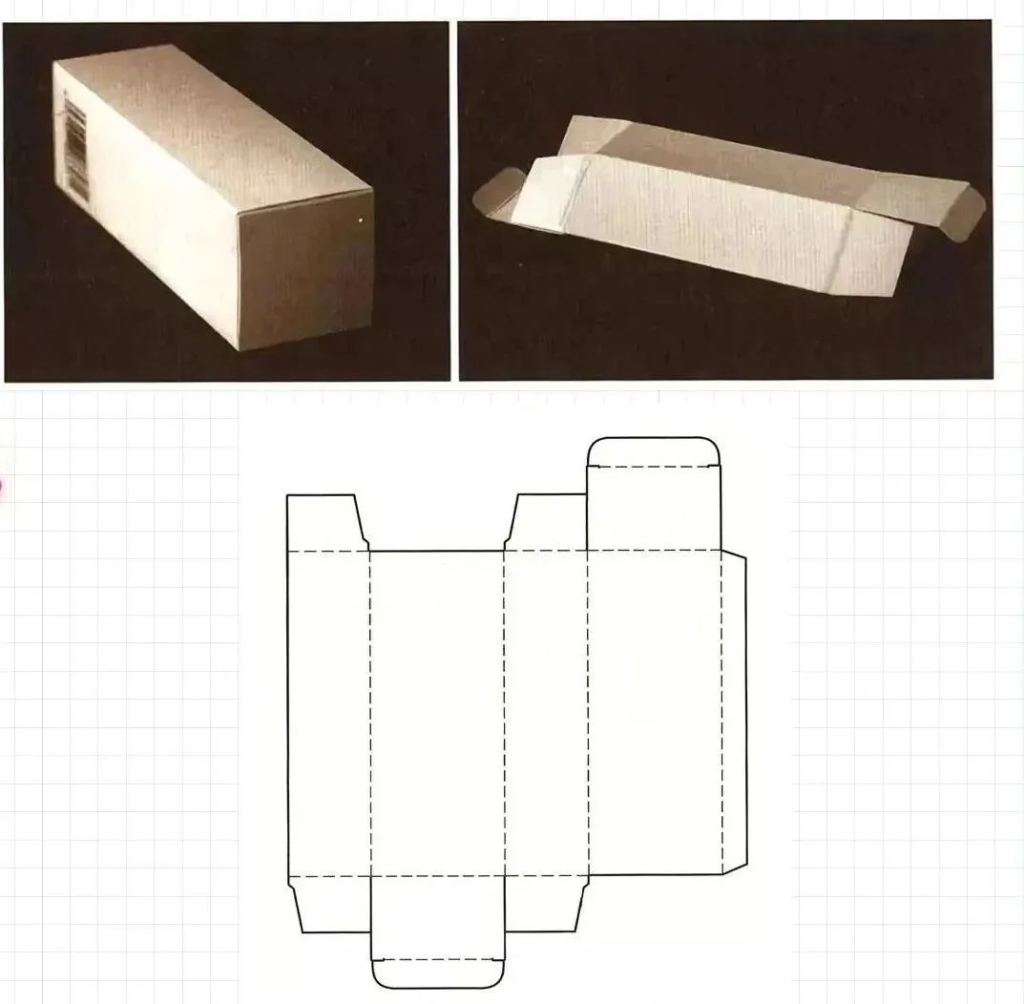

01 摇盖插入式

常见的管式包装盒的结构设计

盒盖有三个摇盖部分,主盖有伸长出的插舌,以便插盒整体起到封闭作用。设计时应注意摇盖的咬合关系,在管式包装盒结构包装中应用最为广泛。

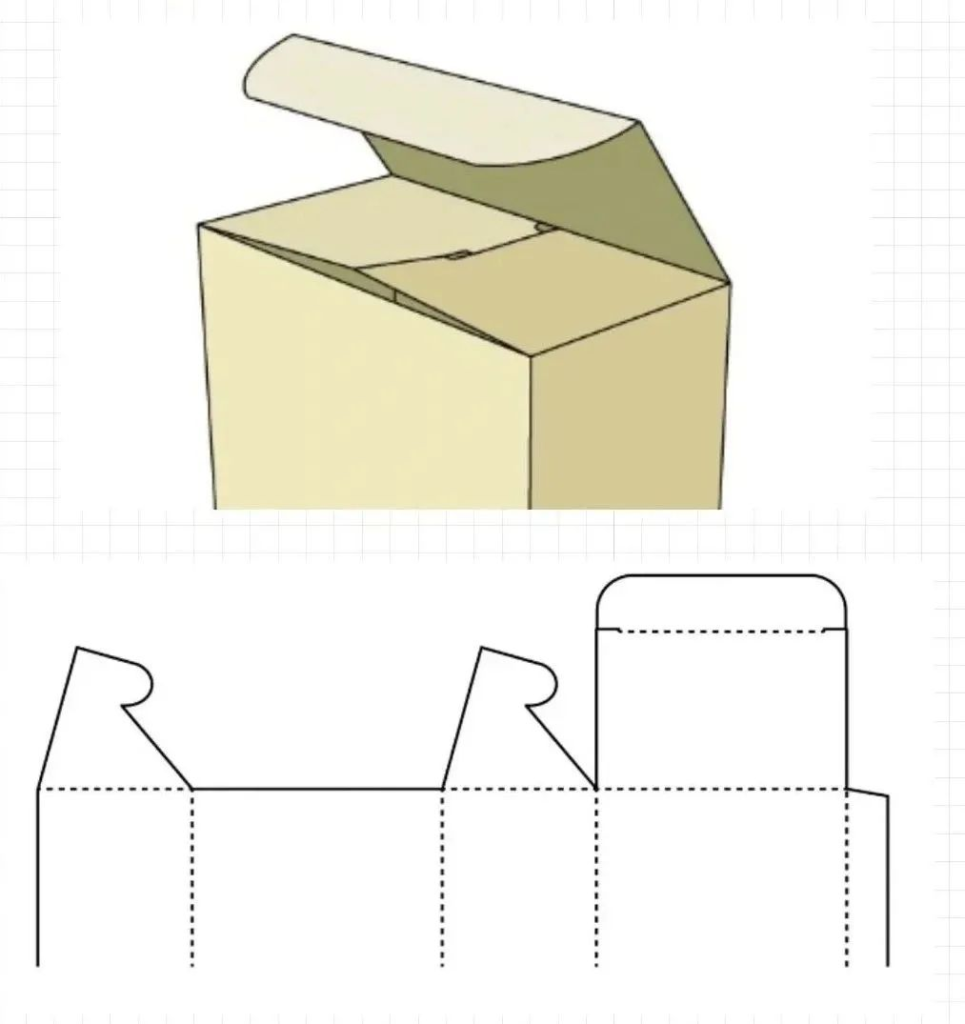

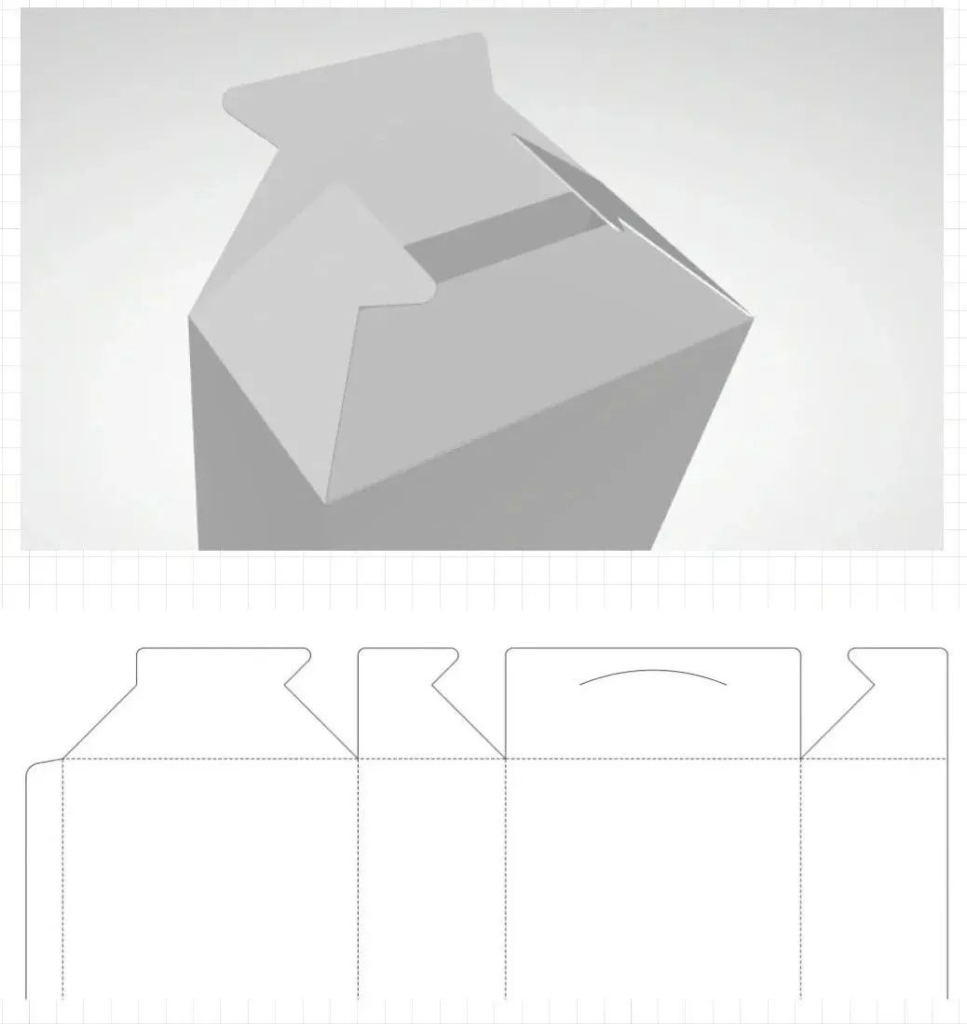

02 锁口式

常见的管式包装盒的结构设计

锁扣式结构通过正背两个面的摇盖相互产生插接锁合,使封口比较牢固,但组装与开启略显复杂,使用场景丰富。

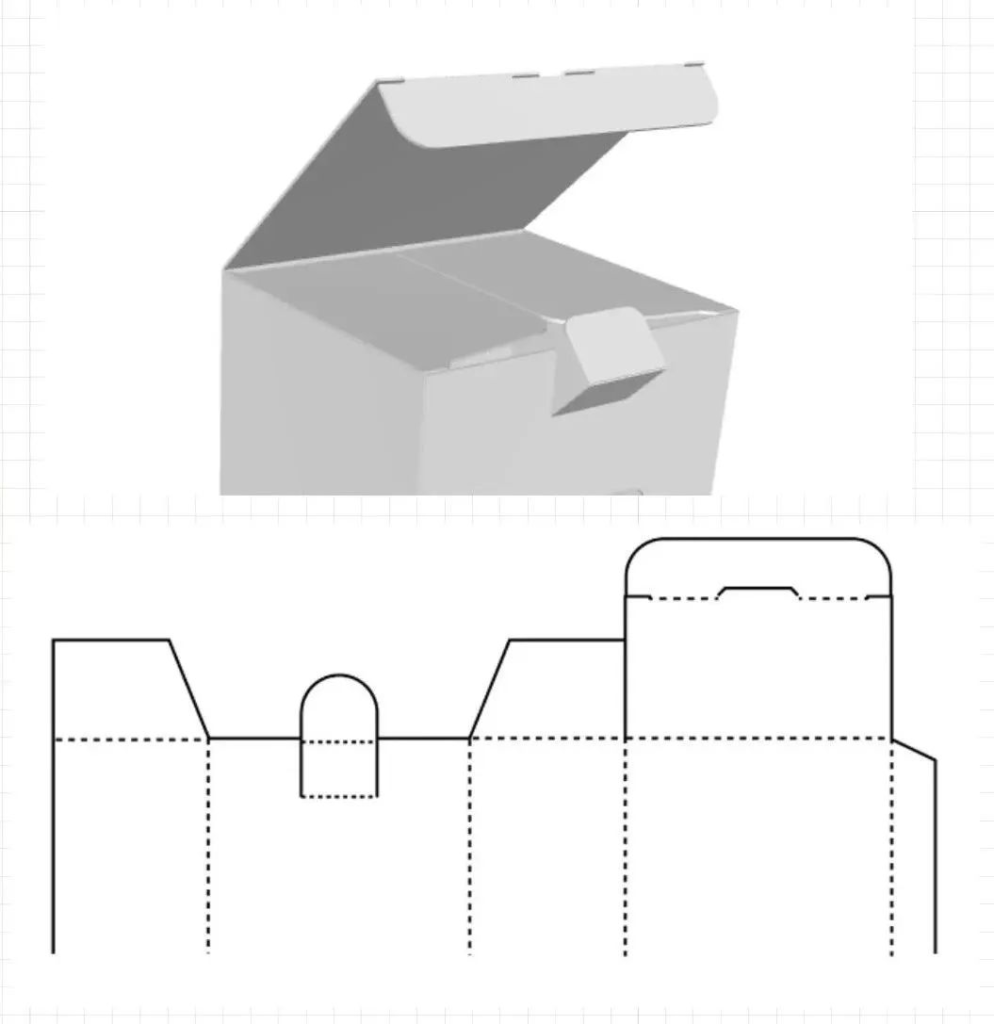

03 插锁式

常见的管式包装盒的结构设计

插锁式结构是插接与锁合相结合的一种方式,结构比摇盖插入式更为牢固,适用于对运输密封性、完整性要求较高的产品。

04 摇盖双保险插入式

常见的管式包装盒的结构设计

这种包装盒设计结构使摇盖受到双重的咬合,非常牢固,而且摇盖与盖舌的咬合口可以省去,更便于重复多次开启使用,适用于散装食品等包装。

05 粘合封口式

常见的管式包装盒的结构设计

这种粘合的方法密封性好,适合自动化机器生产,但不能重复开启。主要适合于包装粉状、粒状的商品,一旦拆开,无法重复使用。

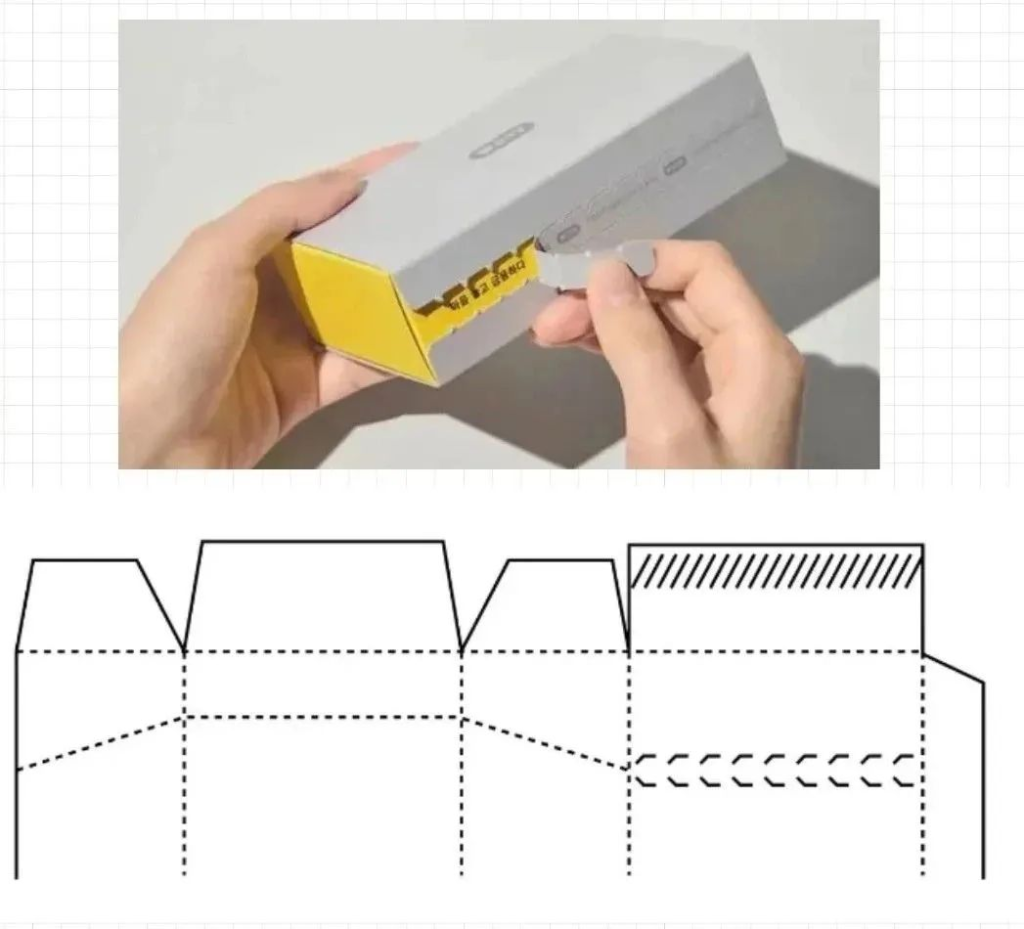

06 一次性防伪式

常见的管式包装盒的结构设计

这种包装结构形式的特点是利用齿状裁切线,在消费者开启包装的同时使包装结构得到破坏,防止出现有人再利用包装进行仿冒活动。这种包装盒主要用于药品包装和一些小食品包装。

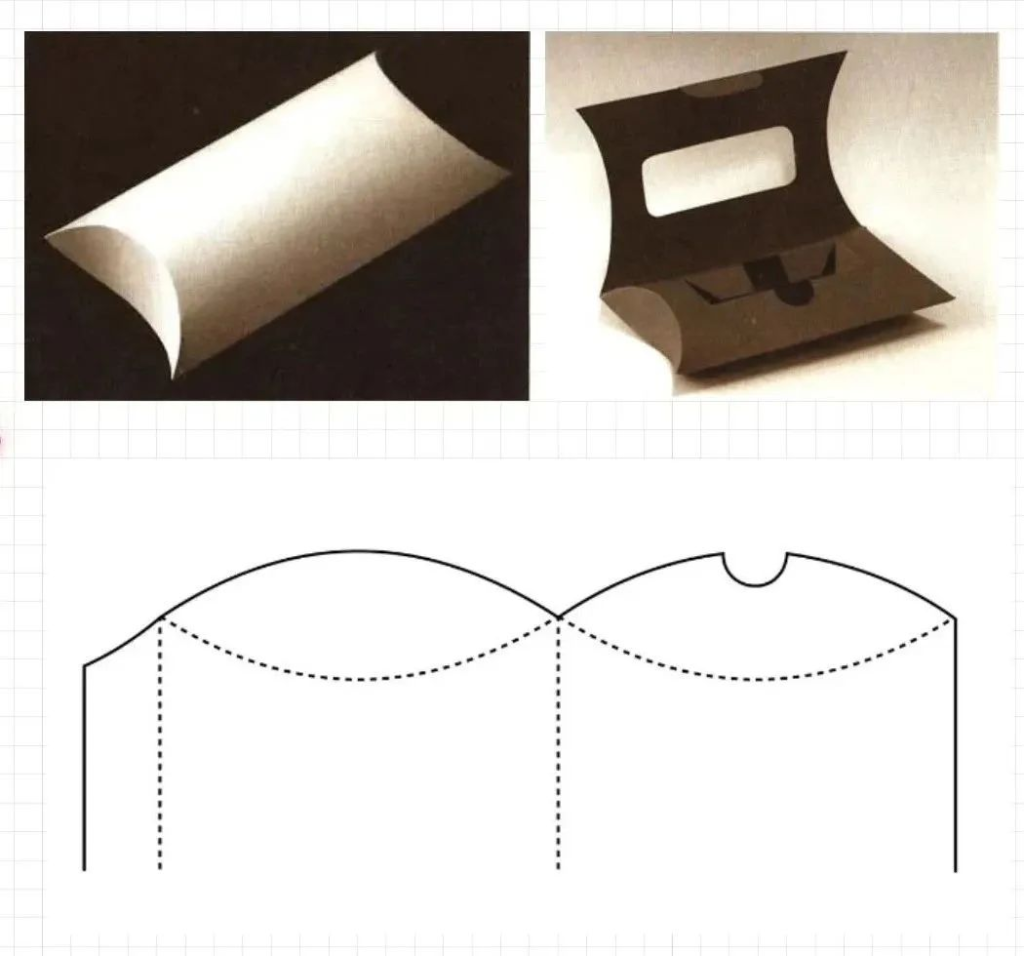

07 正揿封口式

常见的管式包装盒的结构设计

这种方式利用纸张的耐折和韧性的特征,采用弧线的折线,揿下压翼就可以实现封口。这种结构组装、开启、使用都极为方便,而且最为省纸,造型也优美,适合用于小商品的包装。

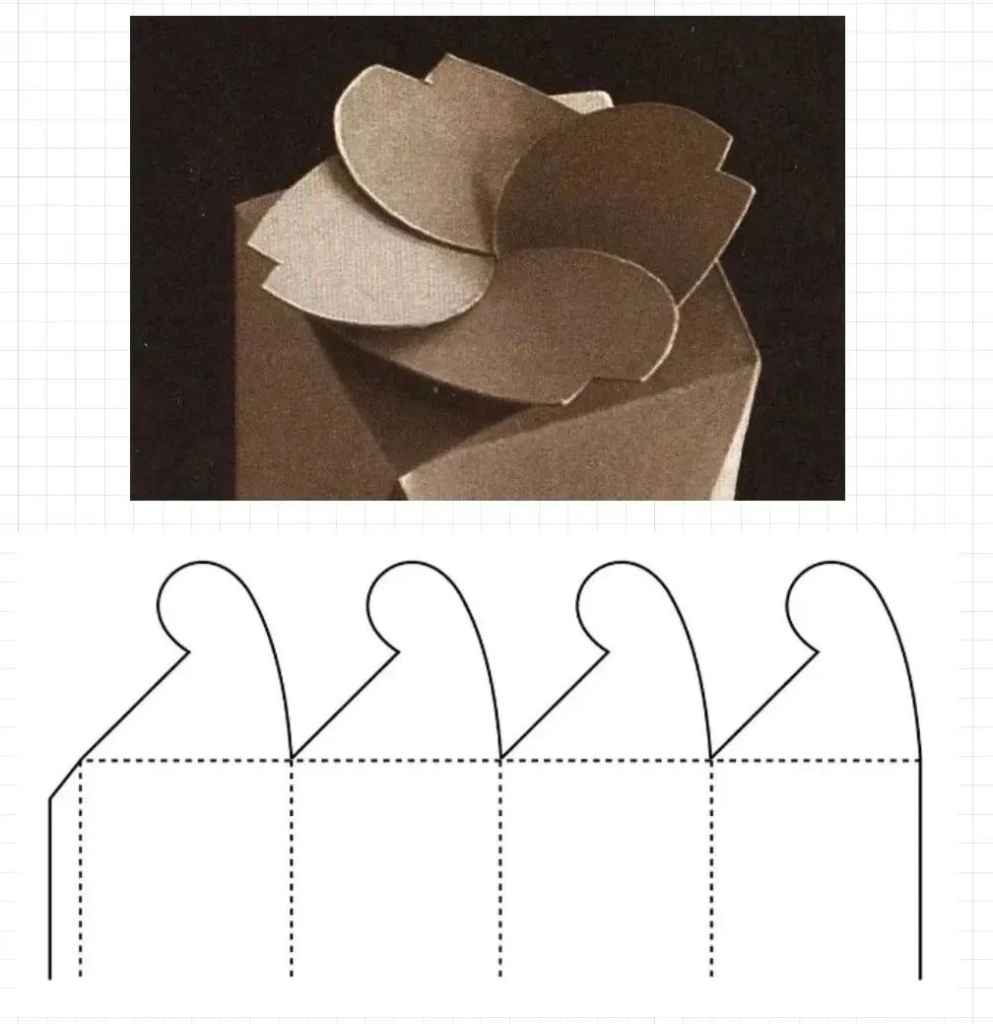

08 连续摇翼窝进式

常见的管式包装盒的结构设计

这种锁合包装结构方式造型优美,极具装饰性,但手工组装和开启较麻烦,适合于礼品包装,应用于伴手礼,圣诞节礼品等礼赠场景。

盒底结构

盒底承受着商品的重量,对承重能力有着一定的要求,结构主要有以下几种。

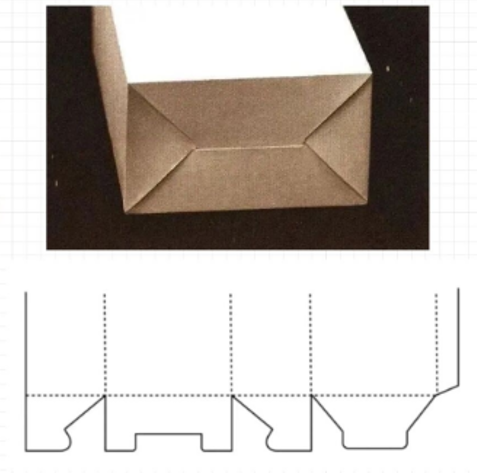

别插式自锁底结构

常见的管式包装盒的结构设计

利用管式包装盒底部的四个摇翼部分,通过设计而使它们相互产生咬合关系。这种咬合通过“别”和“插”两个步骤来完成,组装简便,有一定的承重能力。

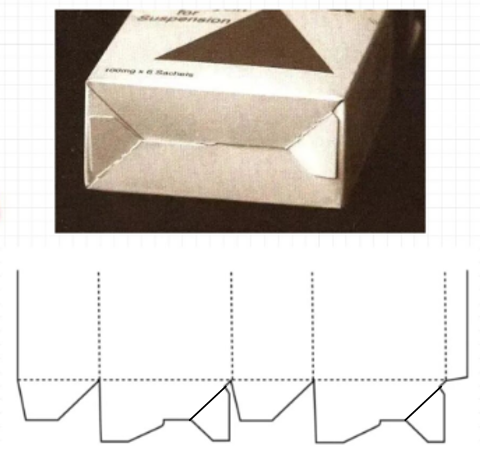

自动锁底(自封底包装盒)

常见的管式包装盒的结构设计

自动锁底包装盒结构设计是采用了预粘的加工方法,但粘接后仍然能够压平,使用时只要撑开盒体,盒底就会自动恢复锁合状态,使用极其方便,省时省工,并且牢固具有良好的承重力,适合于自动化生产,一般承载高重量物品的包装设计环选用此种设计结构。

摇盖双插口式封底

常见的管式包装盒的结构设计

结构同摇盖插入式盒盖完全相同,这种设计结构使用简便,但承重力较弱,通常适合包装食品、文具、牙膏等小型或重量轻的商品,是最为普遍的包装盒设计结构。

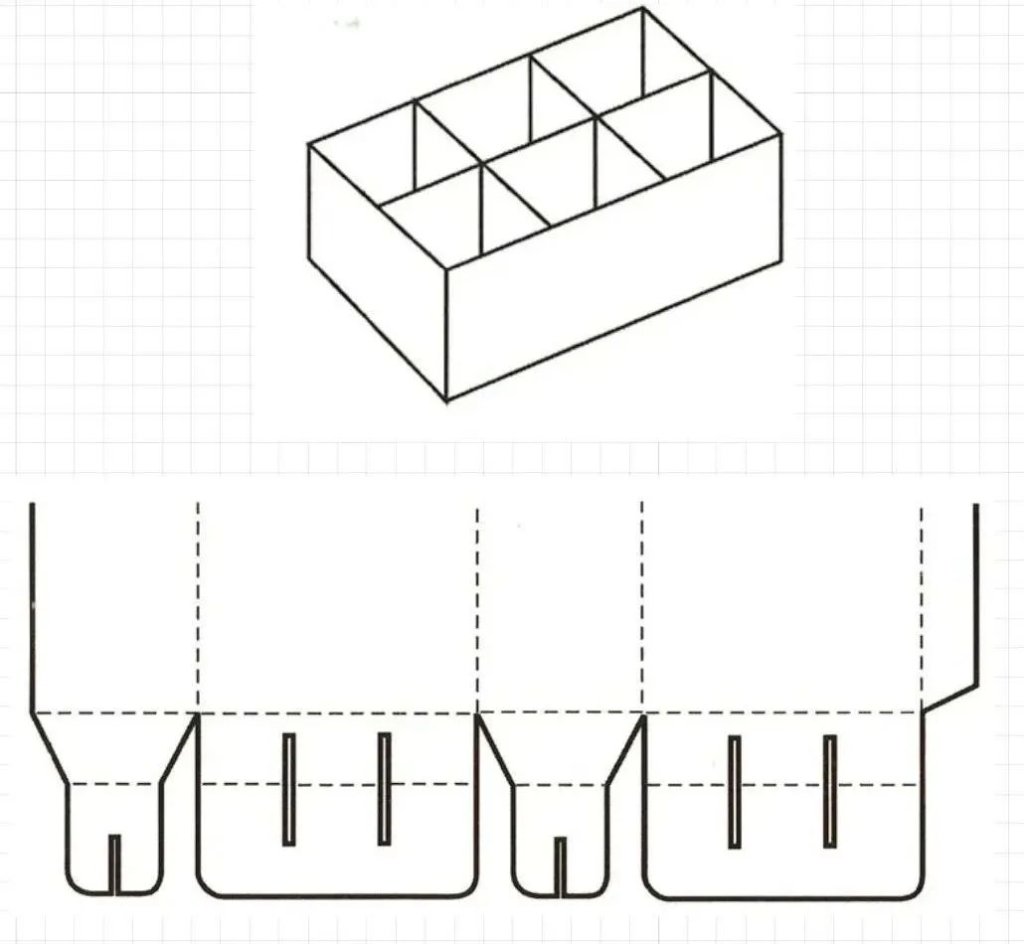

间壁封底式

常见的管式包装盒的结构设计

间壁封底式结构是将管式包装盒4个摇翼设计成具有间壁功能的结构,组装后在盒体内部会形成间壁,从而有效地分隔固定商品,起到良好的保护作用。其间壁与盒身为一体,可有效节省成本,而且这种包装盒结构抗压强度较高。

以上就是管式包装盒的基础结构设计,包装设计不仅仅是画面的设计,盒型结构对包装的整体呈现同样至关重要,随着消费市场的不断升级以及包装工艺技术的不断发展,在日常生活中最常见的管式包装盒也演变出越来越多的衍生结构。
